Павел Мартынюк Уроки СПДС GraphiCS 0

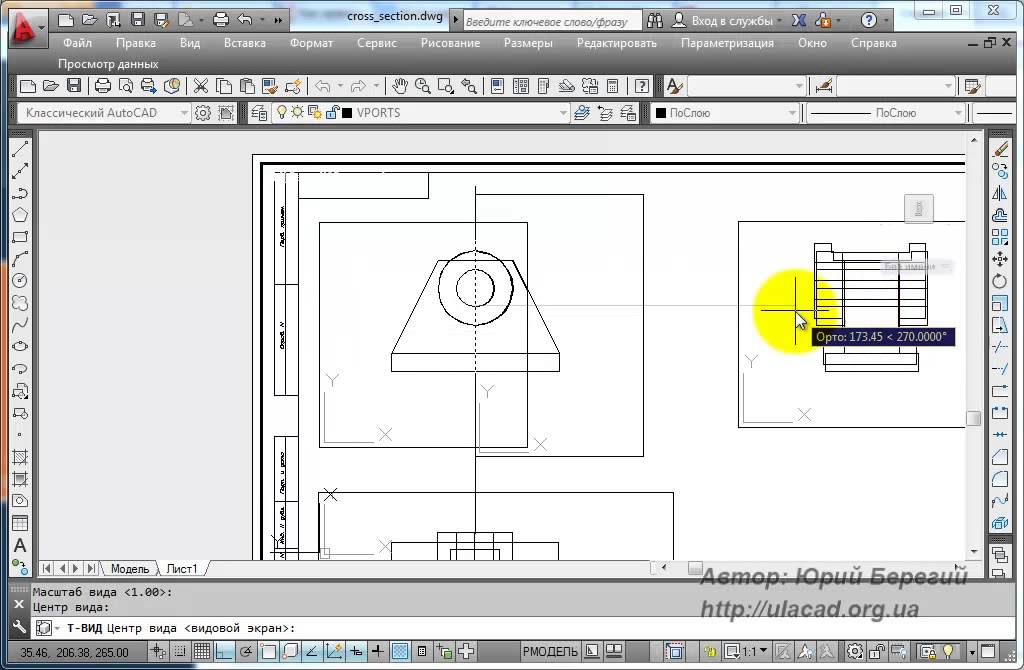

Кнопка knopka - Oboznachenie razreza Разрезы, сечения — вызывает инструмент СПДС GraphiCS для отрисовки и вставки на чертеж обозначения разрезов и сечений.

primer 1 - Oboznachenie razreza

Для вызова инструмента Разрезы, сечения можно воспользоваться следующими способами:

  • кликнуть по иконке knopka - Oboznachenie razreza на вкладке СПДС — панель Обозначения; vkladka - Oboznachenie razreza
  • кликнуть по иконке knopka - Oboznachenie razreza на панели Виды, разрезы, сеченияpanel' - Oboznachenie razreza
  • Строка менюСПДС — Виды, разрезы, сечения — Разрезы, сеченияstroka menju - Oboznachenie razreza
  • ввести в командную строку команду spsect.

Для отрисовки и вставки разреза, сечения необходимо:

  • активировать функцию (нажать на пиктограмму knopka - Oboznachenie razreza или ввести в командную строку команду);
  • в диалоговом окне Разрез введите номер разреза (сечения) и номер листа. Нажмите кнопку ОК; primer 2 - Oboznachenie razreza
  • указать первую точку разреза; primer 3 - Oboznachenie razreza
  • указать следующую точку разреза; primer 4 - Oboznachenie razreza
  • нажать Enter для выхода из циклической команды;
  • указать направление разреза.primer 5 - Oboznachenie razreza

В диалоговом окне Разрез также имеются следующие кнопки:

  • podobnye osi - knopka nastrojka - SPDS — вызывает окно настройки для осевой линии;
  • podobnye osi - knopka GOST - SPDS — вызывает окно с описанием стандартов для координатных осей;
  • podobnye osi - knopka spravka - SPDS — вызывает окно справки.

Редактирование разреза, сечения осуществляется следующими способами:

  • два раза кликнуть левой кнопкой мышки по обозначению;
  • кликнуть правой кнопкой мышки по обозначению;
  • выделить обозначение и кликнув правой кнопкой мышки вызвать контекстное меню, в котором выбрать пункт Редактироватьokno redaktirovanie kontekstnoe menju - Vynoska pozicionnaja - SPDS
  • активировать функцию Редактирование и указать на обозначение; okno redaktirovanie - Vynoska pozicionnaja - SPDS
  • воспользоваться окном Свойства AutoCAD; okno svojstva - Oboznachenie razreza
  • с помощью ручек редактирования. ruchka otrazhenija - Oboznachenie razreza1 ruchka rastjazhenija - Oboznachenie razrezaruchka rastjazhenija 2 - Oboznachenie razreza

Для обозначения разреза, сечения необходимо вызвать инструмент Обозначение видов, разрезов, вызвать который можно несколькими способами:

  • кликнуть по иконке ikonka - Oboznachenie - Oboznachenie razreza на вкладке СПДС — панель Обозначенияvkladka - Oboznachenie - Oboznachenie razreza
  • кликнуть по иконке ikonka - Oboznachenie - Oboznachenie razreza на панели Виды, разрезы, сечения; panel' - Oboznachenie - Oboznachenie razreza
  • Строка менюСПДС — Виды, разрезы, сечения — Обозначение видов, разрезовstroka menju - Oboznachenie - Oboznachenie razreza
  • ввести в командную строку команду spvsdesc.

Для отрисовки и вставки обозначения разреза необходимо:

  • активировать функцию (нажать на пиктограмму ikonka - Oboznachenie - Oboznachenie razreza или ввести в командную строку команду);
  • в диалоговом окне Обозначение видов, разрезов введите текст обозначения; primer 1 - Oboznachenie - Oboznachenie razreza
  • для обозначения разреза или сечения установите переключатель Разрезprimer 2 - Oboznachenie - Oboznachenie razreza
  • нажать кнопку ОК;
  • указать точку вставки обозначенияprimer 3 - Oboznachenie - Oboznachenie razreza

В данном уроке Вы узнали об инструменте СПДС GraphiCS, с помощью которого всего в несколько кликов можно нарисовать и вставить на чертеж обозначение разреза, сечения. С помощью данного инструмента Вы ускорите и оптимизируете процесс выполнения чертежей.
